Проекционные сканеры существуют очень давно. Принципиальным их отличием является то, что линейка фотоприемника движется в фокальной плоскости объектива, а не вместе с объективом, как у планшетных сканеров. Вторая принципиальная особенность проекционных сканеров состоит в том, что расстояние между объективом и сканируемым объектом может быть произвольным образом изменено.

Поэтому разрешение подобных сканеров определяется не в точках на дюйм изображения,  а в точках всего изображения. Изображение маленького и большого объектов будут иметь одно и то же число точек (7040x4992), и соответственно, для маленького объекта разрешение в точках на дюйм будет очень большим, а для объекта, расположенного на бесконечности, - очень маленьким. Я не оговорился. Хотя сканер напоминает фотоувеличитель или установку для репродукции документов, однако сканирующую головку можно направить и в окно и отсканировать близлежащее здание. Что я и проделал. Оказалось, что чувствительность линейки весьма высока, и даже если закрыть объектив, установив диафрагму F:22, то объект, расположенный на солнце, окажется чересчур светлым. Чтобы добиться приемлемого изображения, мне пришлось  разместить перед объективом сперва поляризационный фильтр, а затем и частично скрещенные поляроиды. Это же здание было снято камерой EOS D60.

Canon

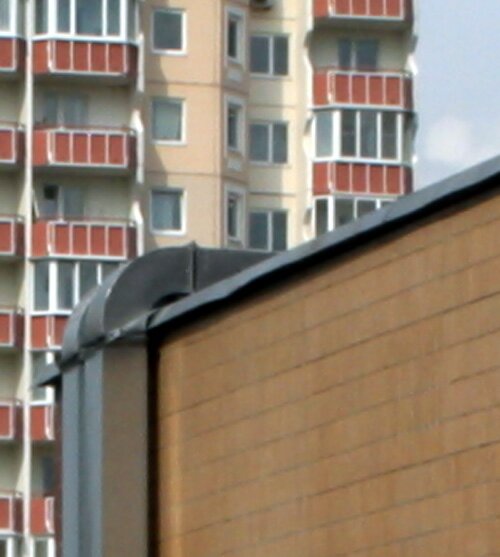

Canon EOS D60, 1/100 с, F:22

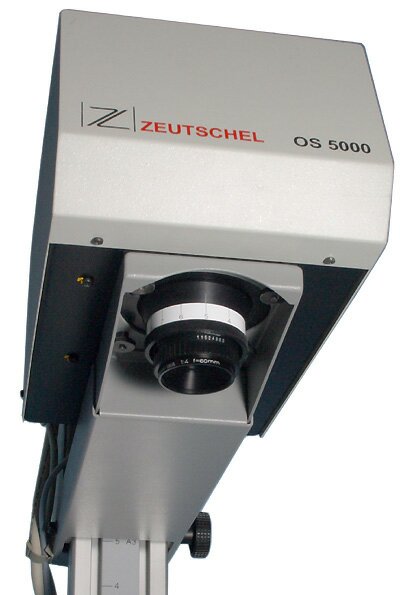

ZEUTSCHEL OMNISCAN 5000 TT

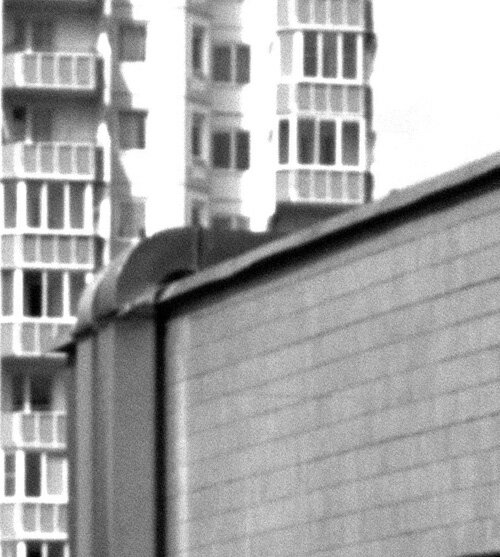

ZEUTSCHEL OMNISCAN 5000 TT, 5 с на 4992 строк, F:22 + 2x поляризационный фильтр.

Сопоставляя значения экспозиционных параметров, мы получим:

 При одинаковой диафрагме F:22 и чувствительности 100 ISO нормально экспонированный кадр получился при выдержке 1/100 с. Сканирование заняло 5с. Однако экспонирование было разбито на экспонирование 5000 строк, Т.е. экспонирование каждой строки происходило за 1/1000 с. Т.о. чувствительность каждой ячейки фотоприемника более чем в 20 раз превышает чувствительность матрицы в фотокамеры. Однако как бы не была высока чувствительность, экспонирование производится для каждой строки изображения в отдельности, тогда как у аппаратов со шторным затвором, да таких как Canon EOS D60, даже при выдержке в 1/2000с экспонируется сразу 200 строк, а при выдержках больше 1/200 с - сразу весь кадр. ( О работе шторного затвора можно прочитать в статье)

Основное предназначение этого сканера – сканирование книг. В толстых переплетах. При этом незаменимым становится стол с регулируемой высотой под каждую из половинок книги. В совокупности с достаточно большой глубиной резкости, достигаемой диафрагмированием объектива, можно получить очень качественное изображение любого фолианта с разрешением 6000 точек на дюйм, если его размер соответствует формату А4. В этом сканере установлен объектив очень известной марки RODENSTOCK с фокусным расстоянием 60 мм, относительным отверстием 1:4 и минимальной диафрагмой F:22. Наводка на резкость осуществляется по расстоянию до объекта в условных единицах, нанесенных как на стойку штатива, так и на объектив.

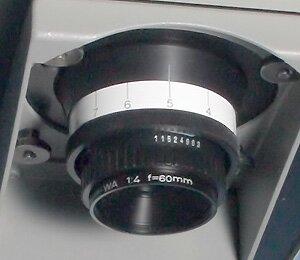

RODENSTOCKRODENSTOCK

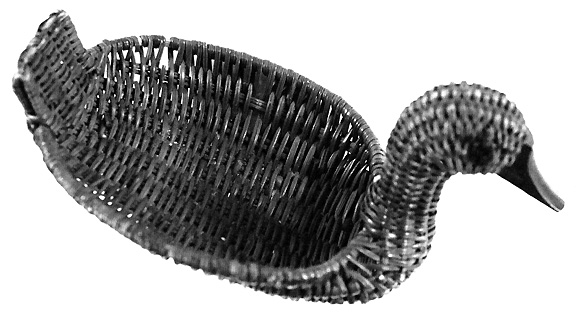

Сканер обладает значительной глубиной резкости, как видно, достаточно рельефная плетеная корзинка почти вся получилась резкой.

ZEUTSCHEL OMNISCAN 5000 TT

Естественно, глубина резкости зависит от диафрагмы, разрешения сканирования и расстояния до объекта. ( О расчете глубины резкости можно прочитать в статье)

Сканер предназначен для обработки большого числа книг, например, в библиотеках. Поэтому производители постарались максимально уменьшить физические нагрузки на оператора. Все усилия сводятся к перелистыванию страниц и нажатию на педаль, управляющую мотором, поднимающим стекло.

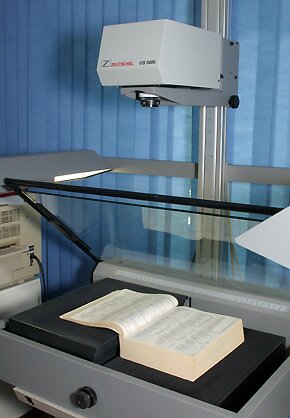

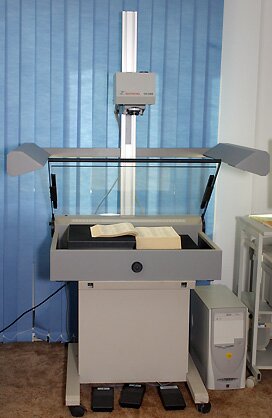

ZEUTSCHEL OMNISCAN 5000 TTZEUTSCHEL OMNISCAN 5000 TT

Рассматриваемый сканер черно-белый. С компьютером общается через SCSI-2. Максимальный размер документа 635х435 мм, естественно, если документ класть на стол сканера. Максимальное разрешение 800 dpi, опять же если использовать родной объектив без удлиннительных колец.

Кроме данной модели фирма ZEUTSCHEL выпускает и цветные сканеры. Старшая модель OS10000. Есть три модификации этого сканера, отличающиеся ПЗС линейкой и максимальным размером сканируемого документа.

Модель ПЗС Максимальный размер документа
OS 10000TT 3 x 7500 точек А2
OS 10000 3 x 10680 точек A1
OS 10000 A0 3 x 15000 точек A0

Возможность ознакомиться с работой сканера предоставлена компанией АКМИС.

12.08.2003
