Mobius ActionCam

Mobius ActionCam внешне вполне типичная экшенкамера с 3,5 Мп матрицей и негерметичным корпусом. В общем, по сравнению со старшими моделями GoPro, не впечатляет. Но у этой камеры есть несколько особенностей, которые могут сделать ее весьма привлекательной для съемки в экстремальных условиях или при установке на квадрокоптер. Во-первых, это простота смены объектива. Камера выпускается с объективами 3х типов, а исторически их было даже 4. Но сегодня легко найти огромное количество самых разных объективов с резьбой 12 мм и большинство из них можно легко установить на эту камеру. Понятие рабочий отрезок для этого типа крепления отсутствует, поскольку и за крепление, и за фокусировку отвечает одна резьба. Имеет значение только задний отрезок, поскольку если он совсем короткий, то установленное на камеру крепление не позволит ввинтить его достаточно глубоко для фокусировки на бесконечность.

Чтобы разобрать камеру, достаточно отвинтить два винта.

Для крепления матрицы с объективом предусмотрено два положения. В штатном варианте с объективом A матрица установлена в заднее положение и нет возможности вывинтить объектив, не разбирая камеру. Если установить матрицу в переднее положение, то появится возможность менять объективы, не разбирая камеру. Объектив застопорен винтом под шестигранник, вероятно, 0,8 мм. Отсутствие подобного инструмента создало для меня единственную сложность в замене объектива.

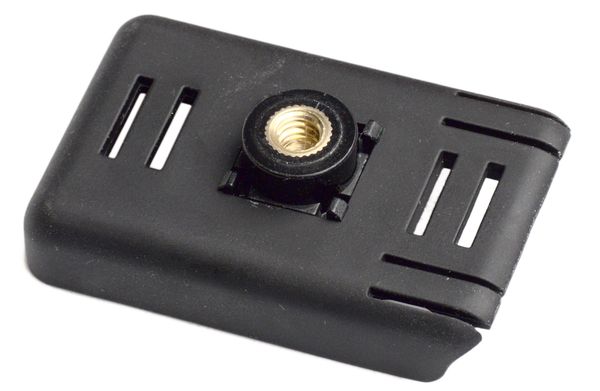

В отличие от GoPro, возможность установки на стандартный штатив присутствует изначально.

Для примера возможностей сменной оптики я установил на камеру, пожалуй самый экзотический из имеющихся у меня объективов - полукруговой рыбий глаз с большим задним отрезком. Внутренний винт стопора я устанавливать не стал и фиксацию осуществил за счет контргайки. Таким образом, я получил свою самую маленькую камеру со сменной оптикой. С широкоугольными объективами достаточно один раз сфокусироваться на гиперфокальное расстояние и закрепить объектив. Однако у камеры нет экрана, как нет и сети WiFi для просмотра картинки, например на смартфоне. У камеры есть AV выход, что позволяет решить проблему, но это не самое простое и удобное решение, поскольку для полноценного управления камерой нам понадобится не только монитор, а целый компьютер. Выход видеосигнала скорее будет полезен при установке на квадрокоптер для полетов от первого лица. Проще подсоединить к компьютеру, поскольку если не установлена SD карта памяти, то камера сразу обнаруживается как вебкамера. Можно и не вынимать карту, а подключить к компьютеру через USB и после того, как компьютер подсоединит ее как съемный диск, нажать кнопку пуск. Тут, правда, выяснилась одна немаловажная особенность. Камера весьма прожорлива, и если компьютер не может обеспечить 5В на разъеме USB при токе 0,25А, то на длинном кабеле он камеру не обнаружит. Ноутбук у меня с этим легко справился, а вот настольный компьютер увы, хотя при работе с ним длинный кабель совсем бы не помешал.

Управление камерой осуществляется всего тремя кнопками и подробную инструкцию можно найти здесь.Я же собираюсь чуть подробнее остановиться на второй замечательной особенности этой камеры - установке режимов съемки через запись на карту файла с параметрами. В конце 90х, когда камер было совсем мало, мы отнесли их к разделу компьютерная периферия. Для самых первых типа Kodak DC 120 это было вполне оправдано, поскольку камера управлялась, в том числе и от компьютера, потом же камеры стали вещью в себе и возможность управления от компьютера сперва полностью исчезла, а потом появилась лишь на избранных моделях. Рассматриваемая камера является истинной компьютерной периферией, поскольку настроить ее без него невозможно. Файл настроек SYSCFG.TXT с текущими параметрами будет записан на карту памяти, если при включении нажать и и удерживать кнопку Режим (Mode), затем нажать кнопку питание и удерживать их до трех миганий красного светодиода и выключения камеры. Файл выглядит следующим образом:

Date format=[2];set date format,0:YYYY/MM/DD, 1:DD/MM/YYYY, 2:MM/DD/YYYY
Date time=[02/17/2016-11:16:14];date time setting,yyyy/mm/dd-hh:mm:ss,dd/mm/yyyy-hh:mm:ss,or mm/dd/yyyy-hh:mm:ss

Default Mode=[2];set power-on default mode,0:Video Mode 1,1:Video Mode 2,2:Photo Mode

VIDEO MODE 1
Movie Resolution=[3];0:1080p(Wide AOV),1:1080p(Narrow AOV),2:720p(Wide AOV),3:720p(Narrow AOV),4:WVGA (Wide AOV), 5:WVGA (Narrow AOV),
Movie Frame Rate=[1];1:60fps (only for wvga and 720p Narrow AOV),2:50fps (only for wvga and 720p Narrow AOV),3:30fps,4:25 fps,5:20 fps,6:15 fps,7:10 fps,8:5 fps,
Movie Time Lapse Record=[0];0:off,1:0.25s,2:0.5s,3:1s,4:2s,5:5s,6:10s,7:30s,8:Custom
Movie Time Lapse Record Customized Value=[1]    ; in minutes, values from 1 to 1440 (1 day)
Movie Sound=[0];set movie sound,0:Mute,1:On,
Movie Cycle time=[2];movie cycle time,0:3 minutes,1:5 minutes,2:10 minutes,3:15 minutes,4:max to 4G byte,
Movie Loop Recording=[0];set loop recording on or off,0:off,1:on,
Movie Flip=[1];set movie rotate,0:off,1:on,
Movie Time stamp=[1];set date/time stamp on or off,0:off,1:on,
Movie quality=[0];set movie quality,set movie data rate,0:Super,1:Standard,2:Low,
Movie high dynamic range=[1];set movie high dynamic range,0:off,1:on,2:Enhanced Brightness,
Movie file format=[0];set movie file format,0:MOV,1:AVI,2:MP4,3:WAV (Sound Only)

VIDEO MODE 2
Movie Resolution=[0];0:1080p(Wide AOV),1:1080p(Narrow AOV),2:720p(Wide AOV),3:720p(Narrow AOV),4:WVGA (Wide AOV), 5:WVGA (Narrow AOV),
Movie Frame Rate=[3];1:60fps (only for wvga and 720p Narrow AOV),2:50fps (only for wvga and 720p Narrow AOV),3:30fps,4:25 fps,5:20 fps,6:15 fps,7:10 fps,8:5 fps,
Movie Time Lapse Record=[0];0:off,1:0.25s,2:0.5s,3:1s,4:2s,5:5s,6:10s,7:30s,8:Custom
Movie Time Lapse Record Customized Value=[1]    ; in minutes, values from 1 to 1440 (1 day)
Movie Sound=[0];set movie sound,0:Mute,1:On,
Movie Cycle time=[1];movie cycle time,0:3 minutes,1:5 minutes,2:10 minutes,3:15 minutes,4:max to 4G byte,
Movie Loop Recording=[0];set loop recording on or off,0:off,1:on,
Movie Flip=[0];set movie rotate,0:off,1:on,
Movie Time stamp=[1];set date/time stamp on or off,0:off,1:on,
Movie quality=[0];set movie quality,set movie data rate,0:Super,1:Standard,2:Low,
Movie high dynamic range=[2];set movie high dynamic range,0:off,1:on,2:Enhanced Brightness,
Movie file format=[2];set movie file format,0:MOV,1:AVI,2:MP4,3:WAV (Sound Only)

PHOTO MODE
Photo Mode Capture Size=[0];set photo size,0:2304x1536,1:1920x1080,2:1280x720,3:848x480
Photo Set Time Lapse Shooting=[0],0:off,1:0.25s,2:0.5s,3:1s,4:2s,5:5s,6:10s,7:30s,8:Custom
Photo Time Lapse Shooting Customized Value=[1]    ; in minutes, values from 1 to 43,200 (30 days)
When time lapse shooting set to 5Min or above, Mobius will work in power saving mode (auto turns on/off).
Photo Flip=[0];set Photo rotate,0:off,1:flip on
Photo Time stamp=[0];set date/time stamp on or off,0:off,1:on,

Power on=[1];set system power on time,0:delay,1:fast
Power off=[3];set system auto power off time when system pending,0:off,1:30 seconds,2:1 minutes,3:2 minutes,
Auto Record with External Power=[0];set connect with power to start video recording automatically,0:off,1:on,
One Power Button to Auto Record=[0];set press power key to start video recording automatically,0:off,1:on,
Auto Off with External Power disconnected=[4],0:Immediately,1:delay 10s;2:delay 30s;3:delay 60s;4:record to low battery power off;5:change to motion detect;
LED=[0];set LED flicker when recording,0:off,1:on,
Charge from USB Host=[0]; when connecting with USB host, charge camera or not,0:on,1:off
Lens option =[0];select lens,0:lens A,1:lens B,2:lens C
Light frequency =[1];set light source frequency,0:50 HZ,1:60 HZ
Web camera mode =[0];set web camera mode,0:USB video class(Mjpg codec),1:USB video and audio class(H.264 codec)
Web camera Flip=[0];set web camera rotate,0:off,1:flip on

TV out=[0];set Tv out,0:NTSC,1:PAL,
TV Display Ratio=[1];set display ratio,0:4*3,1:16*9
TF card format filesystem=[0];format TF card to FAT32 or exFAT,0:FAT32,1:exFAT

Motion Detect=[0];set motion detect,0:off,1:on
Motion Detect Timeout=[2];set motion detect timeout,0:5s,1:15s,2:30s,3:60s
Motion Detect Sensitivity=[2];set motion detect Sensitivity,0:high,1:nomal,2:low

Enable Manual AE Lock or AWB Lock = [1]; 0: Not enabled; 1: AE Lock and AWB Lock; 2: AE Lock only; 3: AWB Lock only.
(Long 3 sec. Mode button press required to turn AEL or AWBL on)
White Balance=[0];Set White Balance,0:Auto,1:Sunny,2:Cloudy,3:Tungsten,4:Fluorescent,5:Custom WB1,6:Custom WB2,7:Custom WB3
Sunny(5000-6500K) used for sunny with clear sky(Rgain=301,Ggain=256,Bgain=368);
Cloudy(9000-10000K) used for shade or heavily overcast sky(Rgain=301,Ggain=256,Bgain=384);
Tungsten(2500-3500K) used for Tungsten bulb (or called Incandescent light)(Rgain=184,Ggain=256,Bgain=711);
Fluorescent(4000-5000K) used for fluorescent lamps(Rgain=333,Ggain=256,Bgain=525);
Customized White Balance 1 Red Gain=[256],Green Gain=[625],Blue Gain=[562];
Customized White Balance 2 Red Gain=[256],Green Gain=[625],Blue Gain=[562];
Customized White Balance 3 Red Gain=[256],Green Gain=[625],Blue Gain=[562];
Set red ,green,blue gain,256 is 1x gain,value from 100 to 999;

Color Effect=[0];Set Color Effect,0:Standard,1:Mono,2:Sepia,3:Cool,4:Cooler,5:Warm,6:Warmer,7:Vivid
Exposure Value= [+5];Exposure compensation,values from -128 to +128,In 1 increments,default value is 0,
Contrast= [+2] ;Set Contrast,values from -128 to +128,In 1 increments,default value is 0,
Saturation= [+6] ;Set Image Saturation,values from -128 to +128,In 1 increments,default value is 0,
Sharpness= [+5] ;Set Image Sharpness,values from -128 to +128,In 1 increments,default value is 0,

{TLCAM MOV:TLCAM Mobius ActionCam 2015/05/13 v2.37}
{LDTLCAM,v003}

После правки повторяем операции, которые мы делали для создания файла, и в результате новые параметры будут загружены, а файл стерт.

Из множества настроек обращу внимание на две.
1)Web camera mode =[0];set web camera mode,0:USB video class(Mjpg codec),1:USB video and audio class(H.264 codec)

Мне важен этот режим, поскольку с помощью него я осуществляю фокусировку при смене объектива. Если установить 0:USB video class(Mjpg codec), то проблем с воспроизведением я не обнаружил, а вот если установить 1:USB video and audio class(H.264 codec), то VLC определяет кодек неправильно и получается дерганное изображение. Vokoscreen и в этом режиме воспроизводил изображение без проблем.

2)Enable Manual AE Lock or AWB Lock = [1]; 0: Not enabled; 1: AE Lock and AWB Lock; 2: AE Lock only; 3: AWB Lock only.
(Long 3 sec. Mode button press required to turn AEL or AWBL on)

Именно этого режима мне всегда не хватало, как при съемке панорам, так и при съемке сюжетов, когда самое интересное происходит в момент резкой смены освещенности, что часто бывает, например, при сплаве по порогам.

Съемка сферических панорам

Снимок с установленным нами объективом дает охват в 180 градусов по длинной стороне кадра и, примерно, 140 градусов по короткой.

Таким образом, из трех кадров портретной ориентации можно получить сферическую панораму. При щелчке по "планете" открывается просмотр в html5 через программу Pannellum.
