GoPro HERO3: Black Edition
Съемка сферических панорам

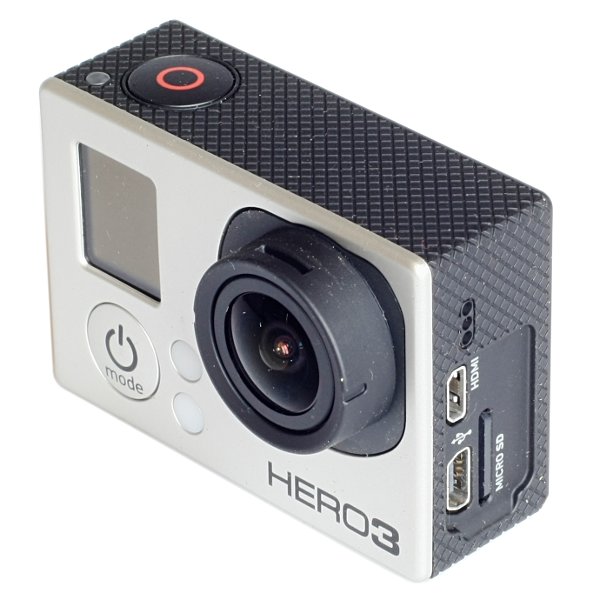

О том, какие замечательные видеокамеры GoPro, написано уже очень много. Данная статья о модульной фотокамере GoPro HERO3 и ее модуле под названием Black Edition. Пожалуй, самая известная сегодня модульная камера - это Ricoh GXR. У нашей героини с ней есть много общего. Есть три модуля с разными матрицами: White Edition с 5 Мп матрицей, Silver Edition с 11 Мп и Black Edition с 12 Мп. Все объективы состоят из 6 элементов, однако утверждается, что эти элементы разные и резкость последнего в два раза выше. Со всеми этими модулями может использоваться общий модуль с чувствительным к нажатию экраном LCD Touch BacPac. Принципиальное отличие от Ricoh, что если не нужен видоискатель, то можно его не подключать и сэкономить вес и габариты. Кроме того, компактная и легкая камера с объективом Рыбий глаз это - сегодня экзотика. А как будет показано в дальнейшем, по качеству изображения данное решение способно выступать не только в своей, но и в абсолютной весовой категории.

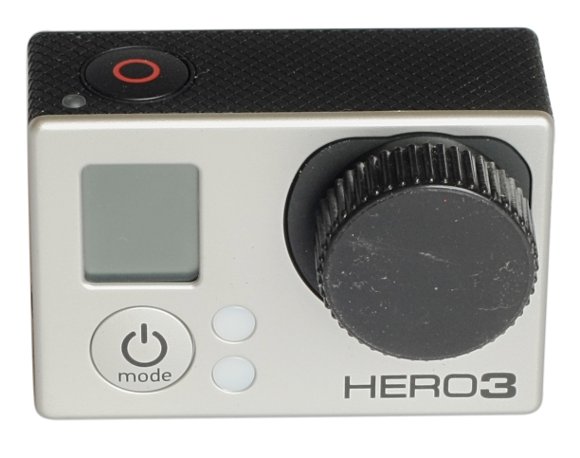

Я приобрел набор под названием HERO3: Black Edition-Surf. От просто Black Edition он отличается конструкцией одной или двух площадок для крепления. Набор богатый, но его нельзя назвать ни минимально необходимым, ни логически законченным. Существует масса аксессуаров, которые я бы назвал предметами куда более первой необходимости. Их надо покупать отдельно, но на одной шестой суши проблема возникает не в разумности цены, а в их отсутствии. Камеры до нас уже добрались, а вот принадлежности еще нет. Поэтому после краткого знакомства с камерой приступаем к техническому творчеству и изготавливаем крышку на объектив :-)

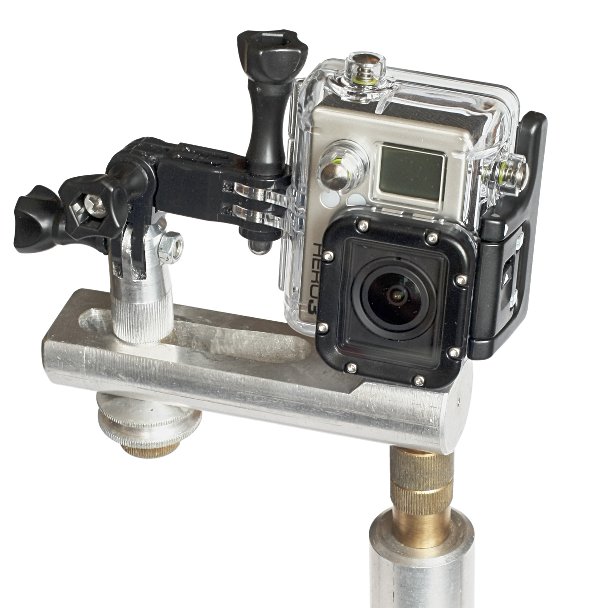

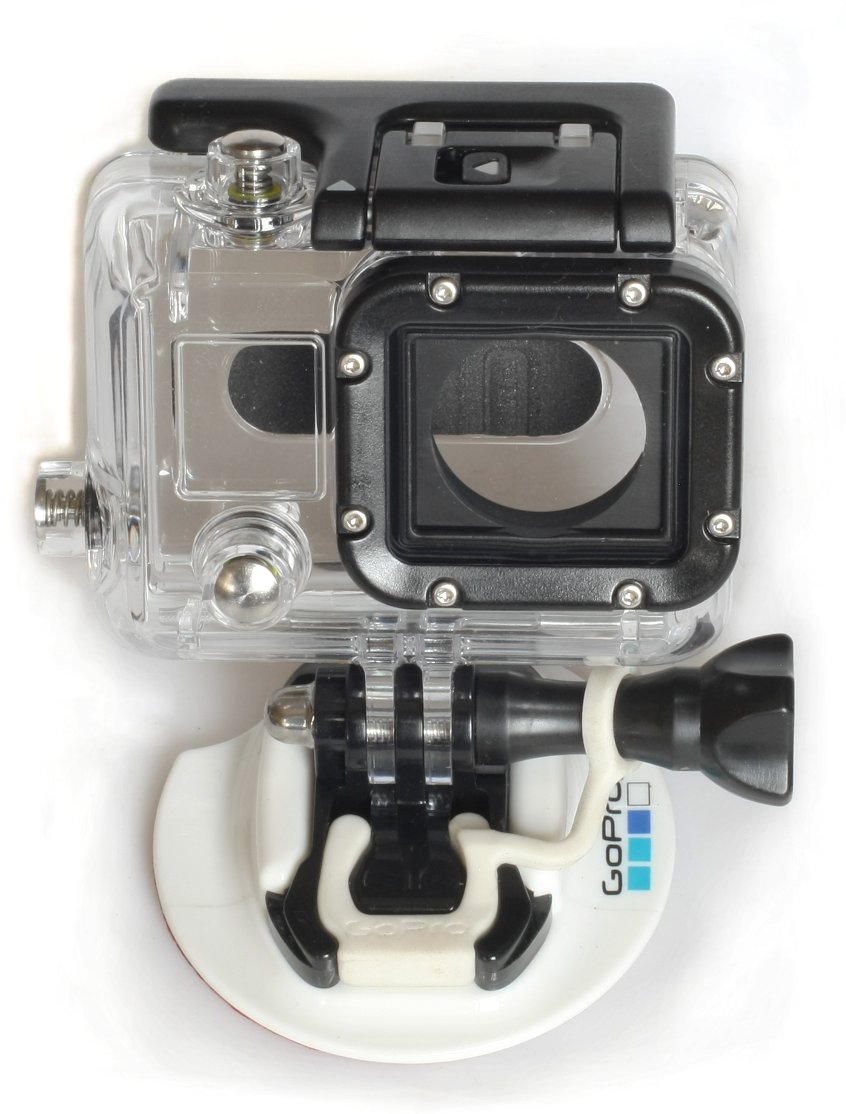

Камера очень компактная и легкая. Всего 77 г. Но закрепить ее имеющимся комплектом можно только в защитном боксе. Он имеет две задних крышки, герметичную и нет, и весит больше камеры - 87 г. Поскольку основная планируемая мной задача для этой камеры аэрофотосъемка, то крепление придется делать самостоятельно. Но и в боксе камеру стандартным образом для тестирования не установить, поскольку для крепления к штативу надо приобретать отдельный переходник. Поэтому вслед за крышкой на объектив пришлось изготовлять и его.

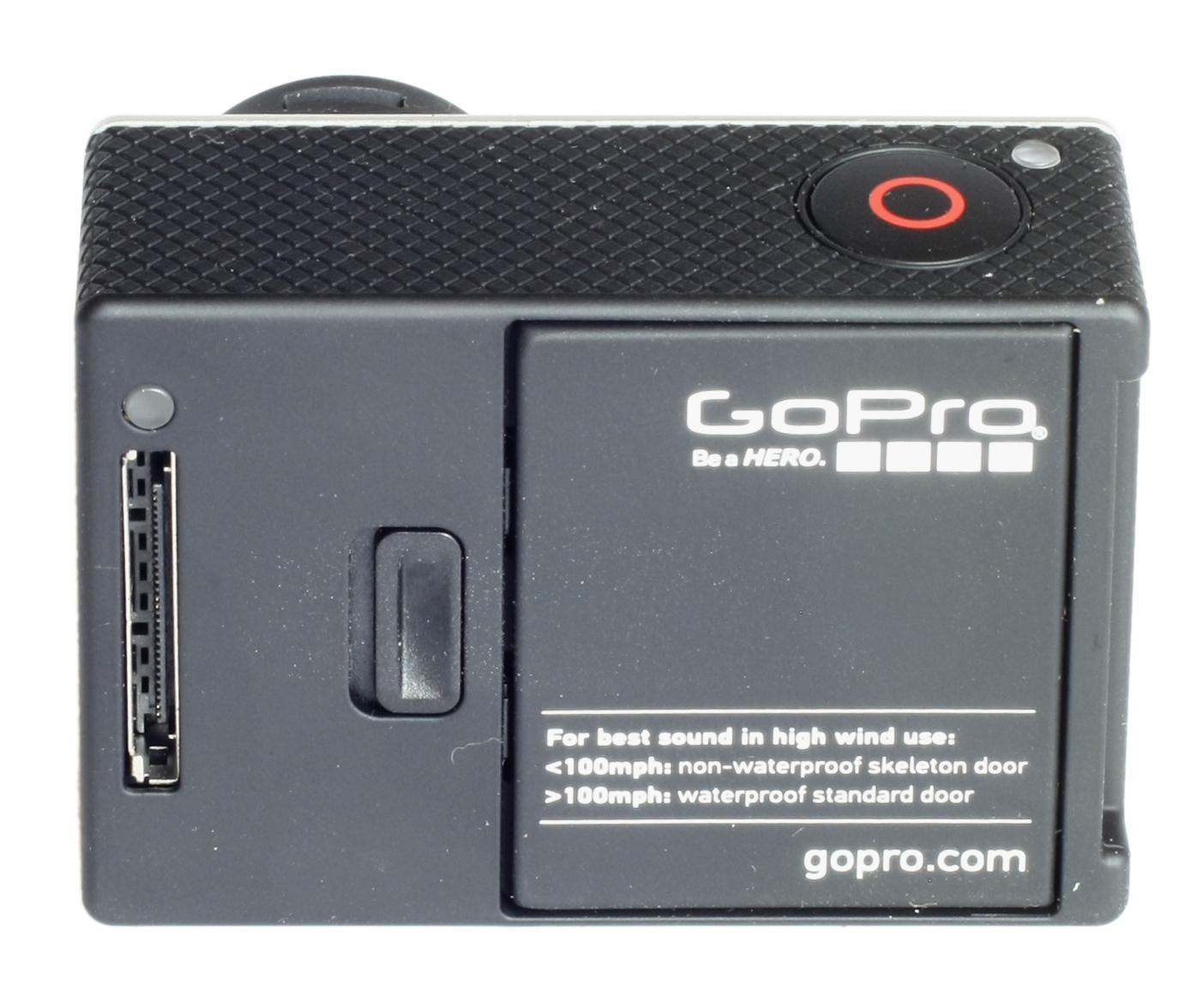

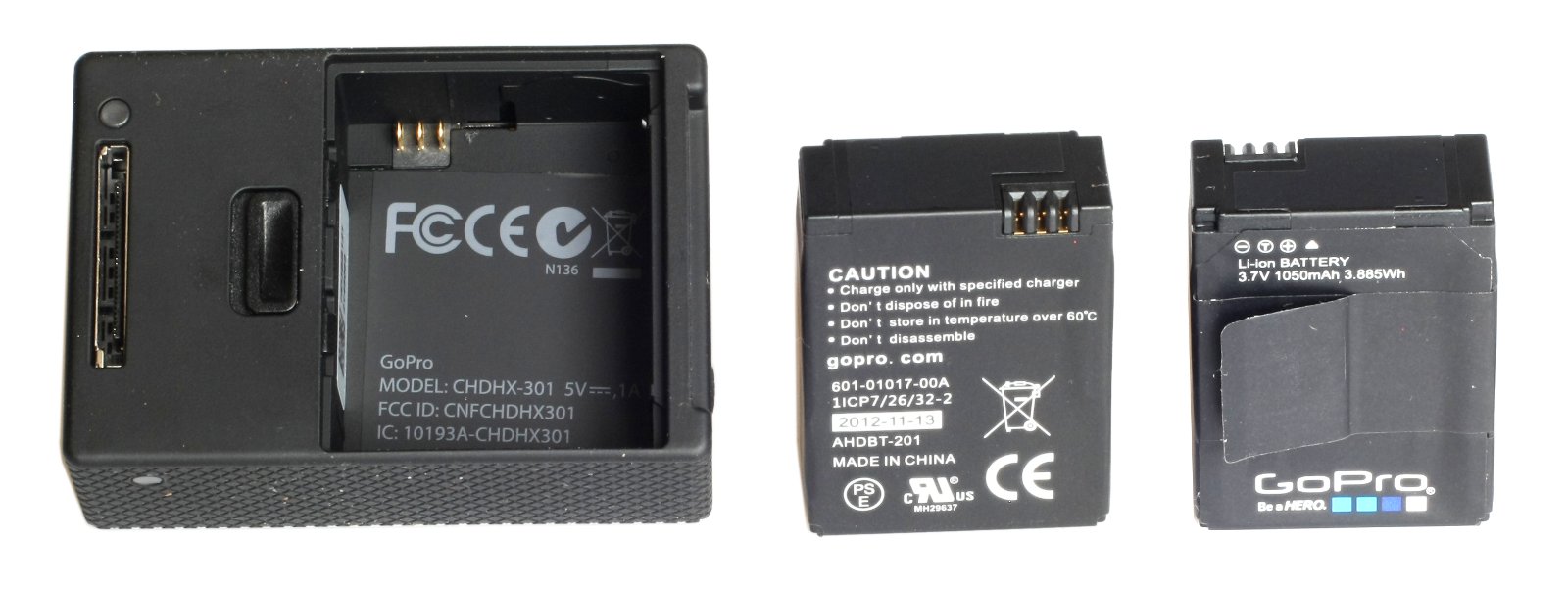

На задней стенке, кроме аккумуляторного отсека, расположен и большой стыковочный разъем для подключаемых модулей.
У камеры всего три кнопки. Включения и навигации, спуска затвора и включения WiFi. Последняя расположена на боковой грани и почти незаметна. Радиоканал ей включается и выключается независимо, и если выключить камеру, но не отключить радио, то, вероятно, на последующую съемку аккумулятора уже не хватит.
Аккумулятор 3,7 В 1050 мА час. Учитывая,что камера является еще и мощной печкой, то хватает его исключительно на трюковую съемку, которая, как известно, ограничена глобальной константой 9,8 метров в секунду за секунду :-)

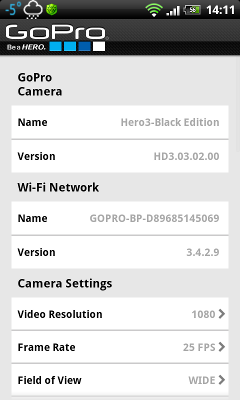

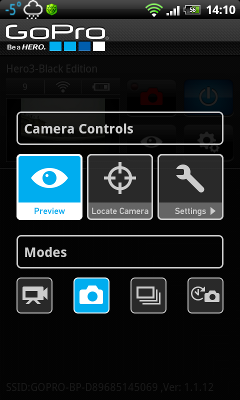

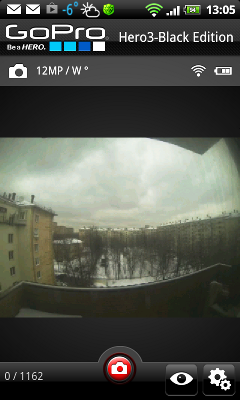

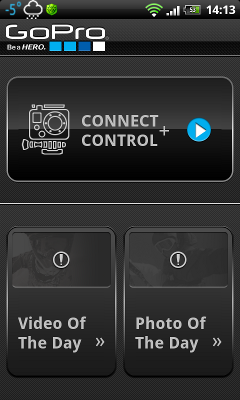

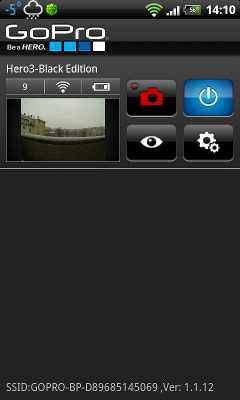

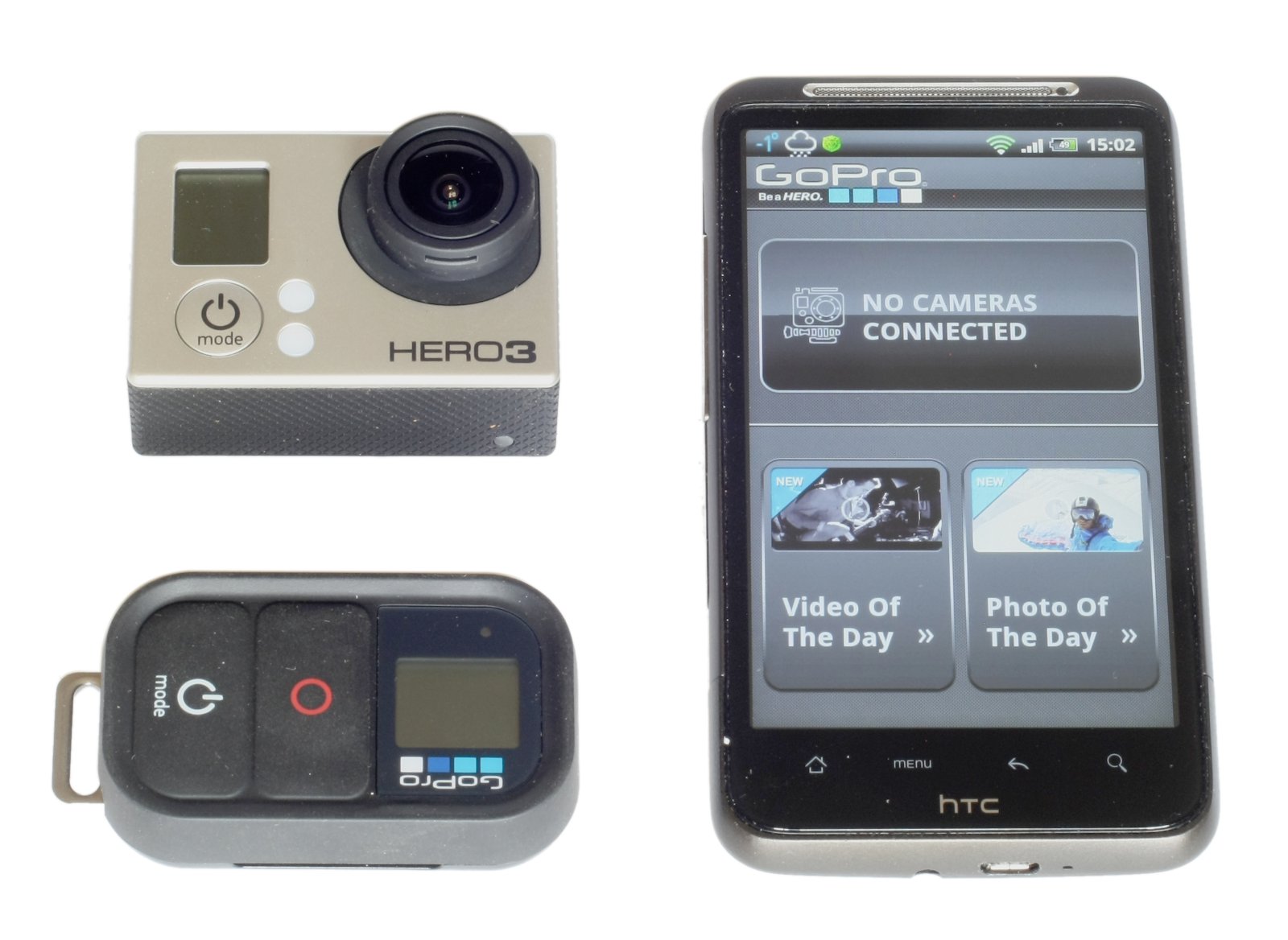

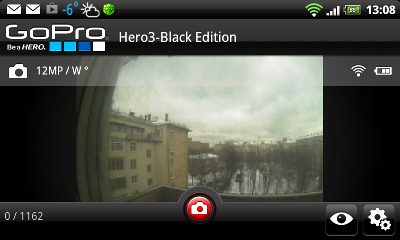

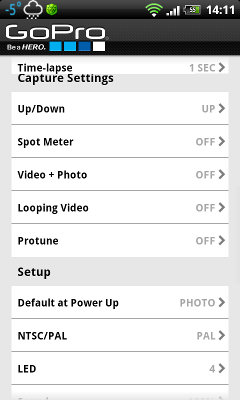

В комплект входит пульт дистанционного управления, но нет ни экрана, ни кабеля для подключения внешнего монитора, поэтому с этим пультом придется снимать вслепую, уповая только на сверхширокий угол обзора. Коммуникатор решает все проблемы разом, он позволяет удобно управлять и настраивать камеру и видеть изображение почти в реальном времени. К сожалению, нет возможности просматривать отснятые снимки.
 |
 |
| |
|
 |
 |
| |
|
 |
 |
| |
|
 |
|
| |
|

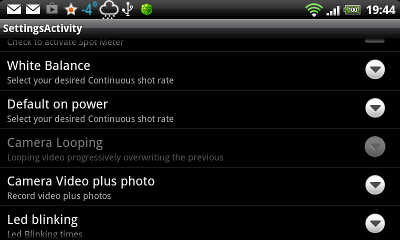

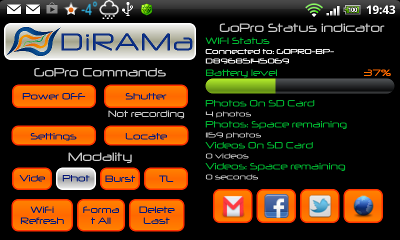

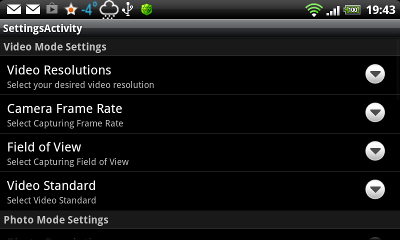

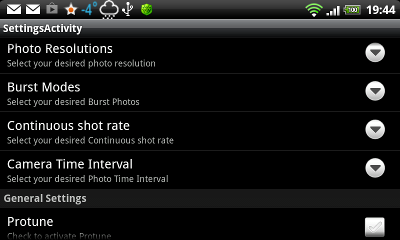

Съемка часов с лежащим на них коммуникатором HTC Desire HD показывает, что задержка чуть меньше полутора секунд. Кто в этой задержке больше виноват, коммуникатор или камера, пока неясно, но для полетов по экрану это безнадежно много. Таким образом, изображение на экране телефона прекрасно подходит для выбора ракурса, а для динамичных сюжетов стоит воспользоваться режимом съемки с интервалом в полсекунды или серийной съемкой. Камера способна делать серию из 30 кадров за 1, 2 или 3 секунды. Программа для камеры написана частично с использованием открытого кода, поэтому для предыдущей модели HERO2 есть и альтернативные решения с живой картиной, для HERO3 я пока нашел только повтор пульта дистанционного управления, правда с более удобной навигацией. Но в любом случае, если родная программа работает на вашем телефоне, то в ней нет необходимости. Занятно, что модификация открытой программы cherokee-1.2.101.tar.gz предлагается в виде файла в формате pdf: http://gopro.com/wp-content/uploads/2012/11/cherokee-1.2.101-001-patch.pdf.
 |
|
| |
|
 |
|
| |
|
 |
|
| |
|
 |
|

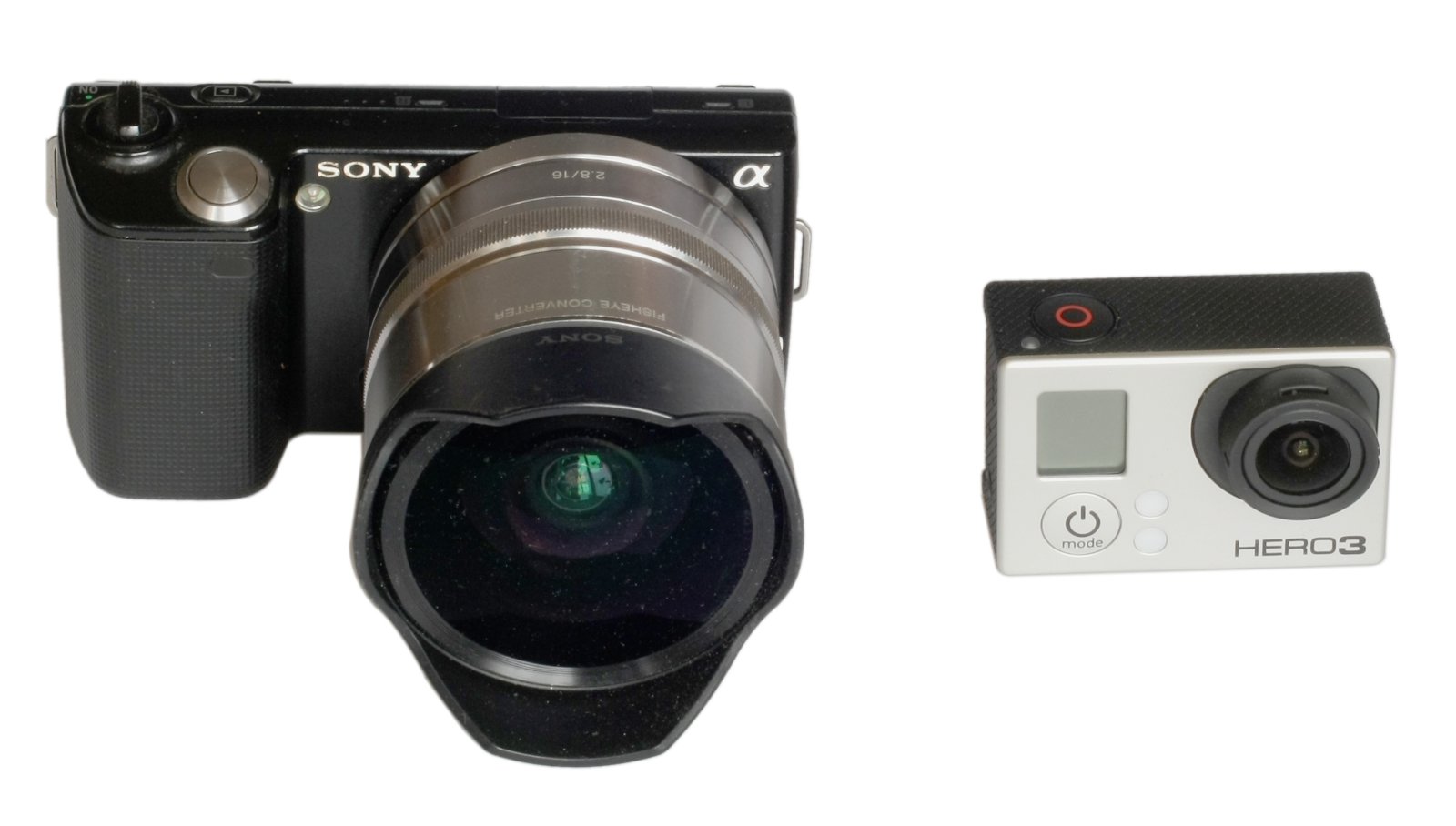

Самый компактный и легкий вариант Рыбьего глаза, имевшийся у меня в распоряжении до этой камеры, это камера Sony NEX-5 с объективом Sony E 16/2,8 и конвертером VCL-ECF1 весом 505 г. Как я показывал, можно сделать насадку Рыбий глаз для компактных камер, но это будет еще больше и тяжелее.
Sony NEX-5 |
HERO3: Black Edition |
 |
 |
 |
|
 |
 |
По хроматическим аберрациям Sony с насадкой безнадежно проигрывает. |
|

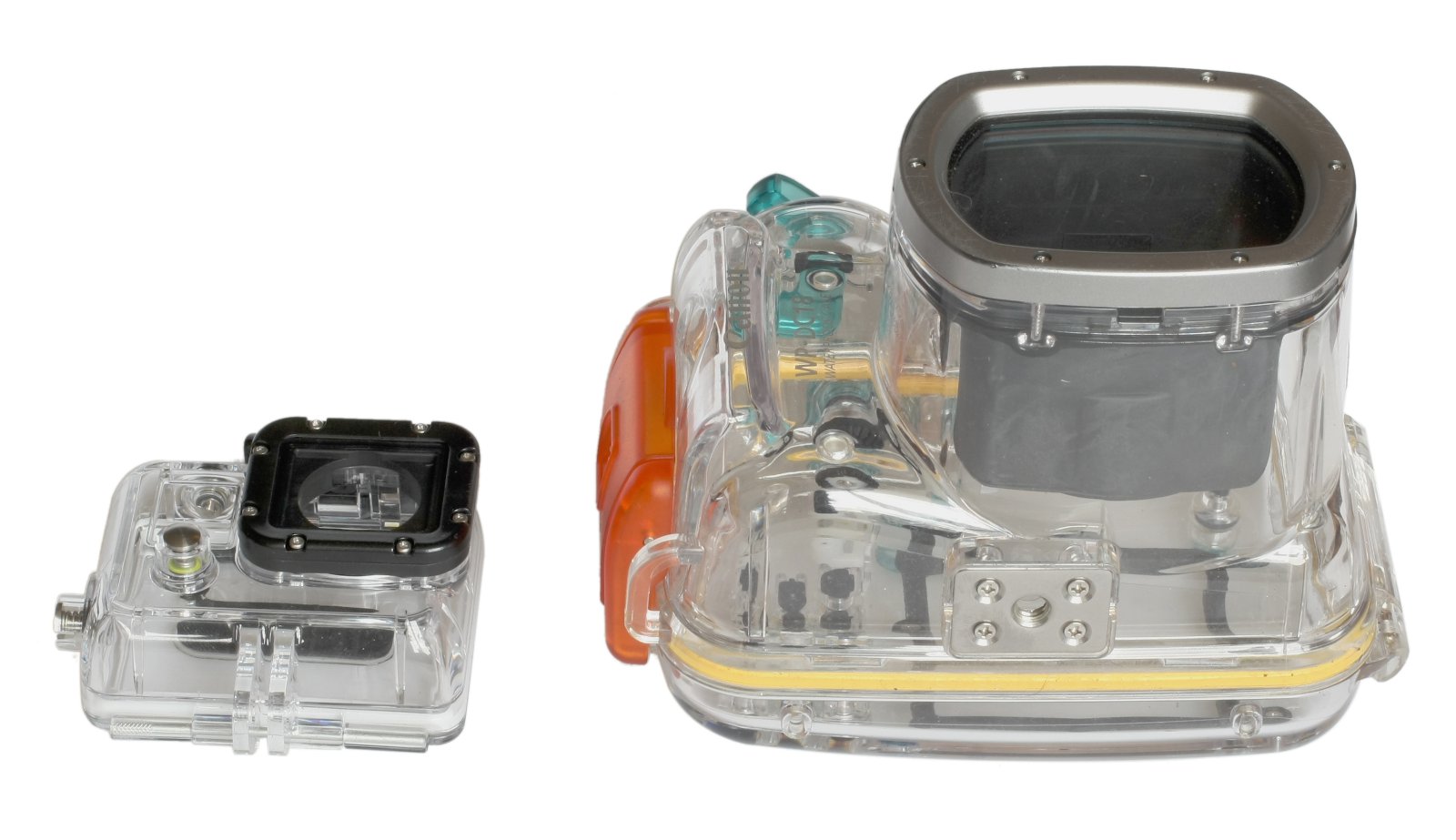

Сравним с боксом для подводной съемки Canon WP-DC18 для камеры Power Shot A650IS: 87 грамм против 440 грамм.

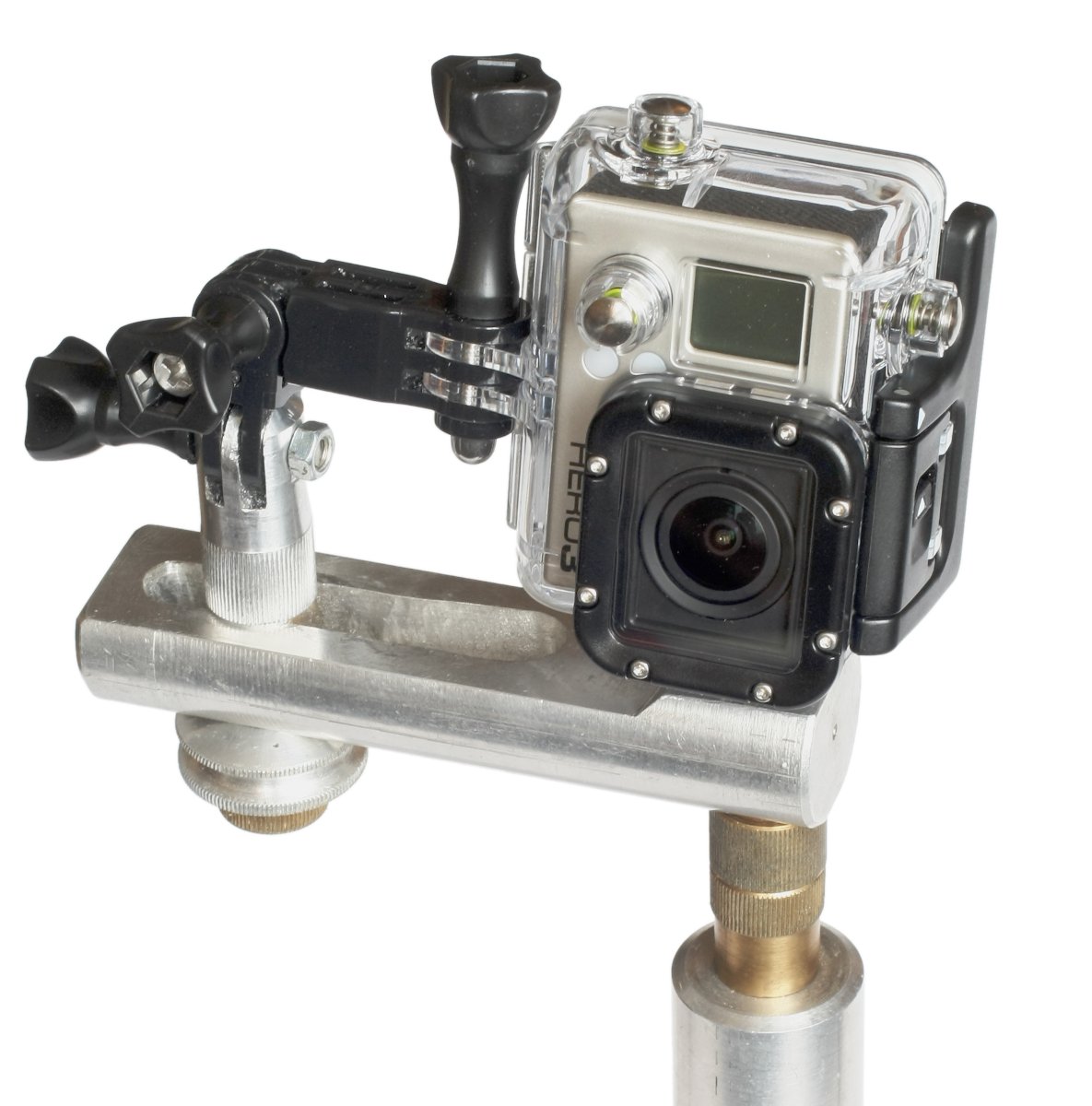

Для съемки сферической панорамы использовалась штативная головка, описанная в статье Сферические панорамы. Панорама из 12 кадров сшита в программе hugin и представлена ниже с помощью программы SaladoPlayer 1.3. Для просмотра сферической панорамы площади перед цирком на проспекте Вернадского щелкните мышью по нижеприведенной миниатюре.
P.S.

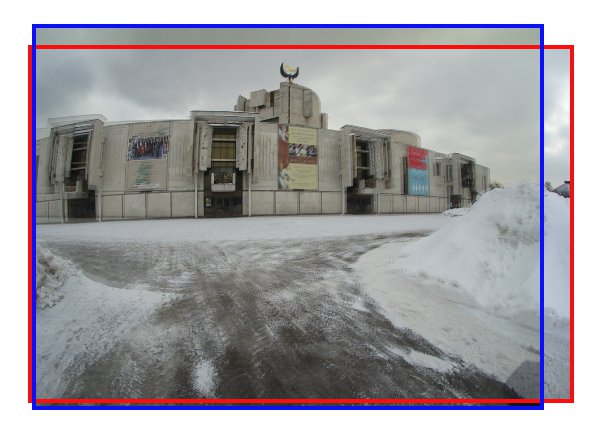

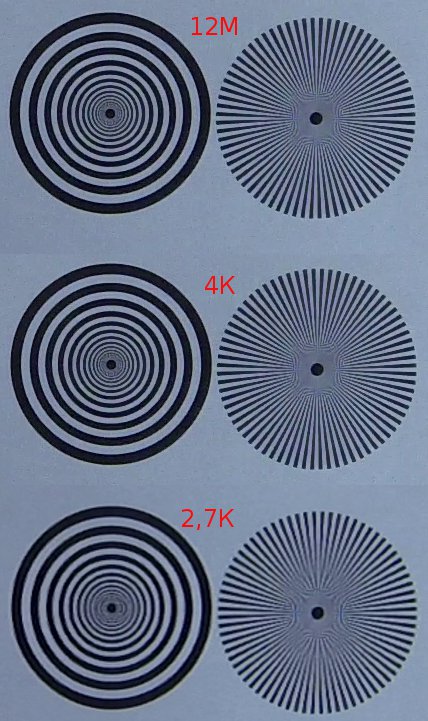

При съемке с вертолета, когда высокая частота кадров уменьшает вероятность пропустить один из ракурсов для склейки панорам, можно использовать и кадры из видео, снятого с разрешением 4К с частотой 12 кадров в секунду. Эти кадры по разрешению практически не отличаются от фотоснимков в режиме 12 Мп и обладают большим разрешением, чем кадры видео с разрешением 2,7К. Получить с матрицы с мозаичным фильтром разрешения, когда на каждый штрих приходится один пиксель, нереально, Поэтому 4000 чувствительных элементов способны зарегистрировать примерно 1600 черных штрихов или 3200 черных и белых линий. При съемке с разрешением 2,7 К коэффициент будет близким, и мы сможем зарегистрировать только 2000 черных и белых линий. Ниже приведены сведенные снимки мир. Для фото 12Мп и видео 4К снимки в масштабе 1:1, для 2,7К увеличен до совпадения размеров.
