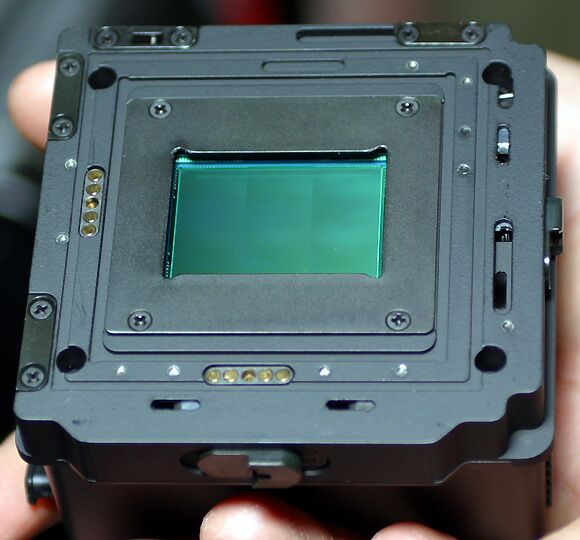

Цифровой задник Leaf valeo 11

Компания Leaf Systems Inc. образовалась в 1984 году и с самого начала специализировалась на цифровой фотографии. Свой первый цифровой задник она представила на выставке Photokina в 1992 году. Цифровой задник – вероятно, самое логичное решение для перехода от пленочной к цифровой фотографии,однако, массовым он так и не стал и теперь уже вряд ли станет. Причин тому несколько. Сначала, почему это решение казалось самым простым им логичным. Сменные кассеты для того, чтобы иметь возможность снимать на разные типы пленки, давно используются в среднеформатных камерах. О некоторых из них я писал в статье…

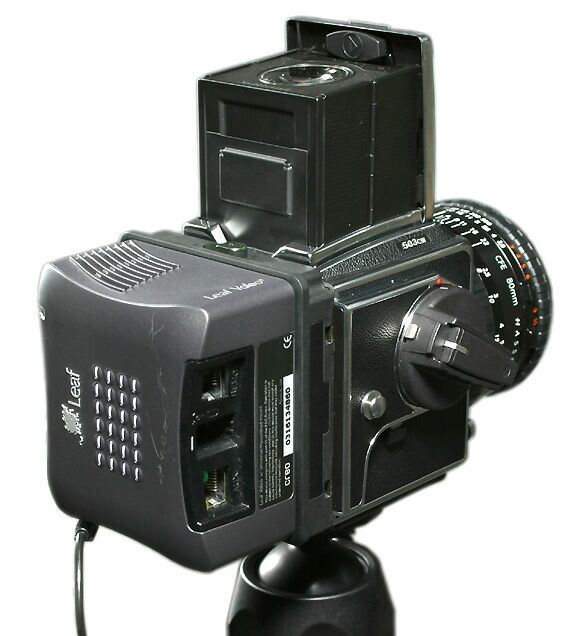

Из советских самой известной камерой этого типа был Салют, в дальнейшем сменивший фамилию на Киев-88. Съемная кассета, в которую заправляется пленка, пристыковывается к аппарату сзади. Отсюда и жаргонное название задник. Перед отстыковкой кассеты пленка закрывается металлическим шибером, кассета отстыковывается, на ее место может быть поставлена другая, заправленная другой пленкой. Таким образом, можно сделать снимки одного объекта на несколько пленок, причем для перехода не надо снимать всю пленку до конца, а можно ограничиться всего одним кадром. Казалось вполне логичным сделать точно такую же кассету, в которой вместо пленки установлена матрица. Тогда у фотографа есть возможность снимать на пленку, при необходимости и на цифру, используя одну и ту же оптику и привычный ему аппарат. Я не знаю, как конкретно реализована в рассматриваемой модели связь с камерой Hasselblad 503 , но в принципе, толкателя, проверяющего наличие шибера, уже достаточно, чтобы передать информацию заднику о том, что вы начали нажимать на спусковую кнопку, а сигнала с синхроконтакта – о том, что затвор открылся. Как видите, все очень логично, но для того, чтобы все было хорошо, нужно изготовить еще и матрицу размером как минимум 4,5х6 см, да еще с количеством пикселей, сопоставимым с разрешением пленки. В 90-е годы это даже за астрономические деньги было нереально, и камера была скорее прототипом, чем реальным инструментом. За прошедшие 20 лет были изготовлены матрицы профессионального качества, но все меньшего размера. Цифровая фотография сперва пришла к любителям и только сейчас начинает завоевывать профессиональный рынок. Поскольку матрицы все же меньше кадра среднеформатных камер, то даже при наличии большого количества среднеформатной оптики экстра-класса более дешевым решением может стать приобретение 35-мм цифровой зеркалки и использование дешевых и доступных переходников. Идея о том, что будет необходимость снимать и на цифру, и на пленку одним аппаратом, оказалась не очень перспективной. Профессиональные фотографы обычно снимают сюжет либо на цифру, либо на пленку, а если на то и другое, то - разными камерами. Из-за меньшего размера матрицы идея цифрового "Поляроида" так и не была реализована, поскольку главная задача кассет с комплектами "Поляроид", которые выпускались для среднеформатных камер, была задача оценить композицию всего кадра, а не только его центральную часть. Похоже, что надежду получить большую матрицу для среднего формата раньше, чем появятся массовые и доступные высококачественные объективы для цифровых камер оставили даже гиганты индустрии. В своей новой камере Hasselblad H1 фирма отказалась от кадра 6х6, вероятно, считая, что перспективы выживания связаны с совместимостью и с пленкой, и с цифрой, а надежд сохранить легендарную линейку камер с квадратным форматом кадра в эпоху цифры уже не осталось.

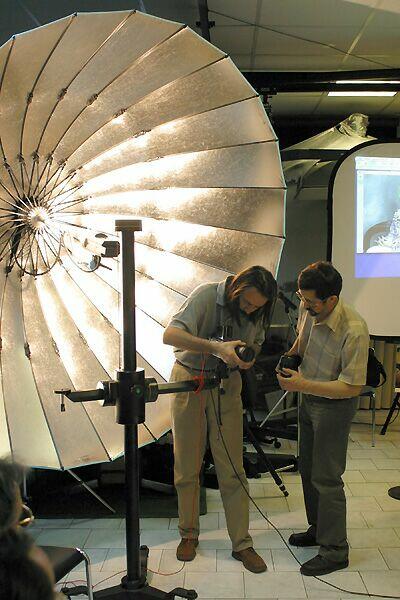

Цифровые задники на выставках мне приходилось видеть и раньше, и только сейчас благодаря семинару, проводимому торговым представительством швейцарских фирм SINAR AG, BRON ELECTRONIC AG, FOBA AG, удалось познакомиться поближе. Тестирование камеры существенно отличалось от нашей привычной практики. На семинаре мне удалось сделать несколько снимков внешнего вида камеры и завладеть файлом, записанным во внутреннем формате "*.mas". Снимок был сделан в импровизированной студии, оснащенной роскошным новым рефлектором PARA компании Bron.

Описание камеры.

Ниже представлена попытка интерпретации того, что мне удалось понять из выступлений представителей фирмы и сайта компании. Отмечу, что, возможно, я что-то неправильно понял или был неудачный перевод, поскольку семинар я на диктофон не записывал, а сайт компании информативностью не блещет. Камере посвящена статья и два pdf-файла суммарным объемом почти 2 Мб. Однако принадлежность к клану профессиональных фотографов, вероятно, предполагает обладание телепатическими способностями. Во всяком случае, информативность описания многих 200$ камер на порядок больше. Итак, Leaf Valeo выпускается в двух модификациях: Leaf Valeo 6:3150x2100 пикселей и Leaf Valeo 11: 4056х2684 пикселей. Про размер сказано только, что full frame sensor, судя по фотографии, понимать это надо как полный размер 35мм кадра - несколько неожиданная единица измерения для задника, предназначенного для среднеформатных камер.

Динамический диапазон:

Leaf Valeo 6 – 11 диафрагменных чисел, Leaf Valeo11 – 12 диафрагменных чисел. АЦП: Leaf Valeo 6 - 14 бит (16384 уровней на каждый из каналов), Leaf Valeo 11 – 16 бит (65532 уровней на каждый из каналов). И тут очень интересно. 2 в 14 степени – действительно 16384, а вот 2 в 16 степени – это 65536, поэтому, куда 4 уровня девались, хотелось бы от фирмы узнать поподробнее. Никакого принципиального значения они, естественно, не имеют, но наводят на размышления о профессиональном подходе.

Чувствительность:

Leaf Value 6 – ISO 125-250, Leaf Value 11 – ISO 25-200.

Минимальные системные требования:

Mac G4, PowerBook G4 or iBook with FireWire interface
Mac OS 9 (OS X compatible)
ColorSync 2.6
FireWire driver 2.8
512MB RAM
Monitor 1024 x 768 pixels at 24-bits per color

Переносная конфигурация

Предполагается, что эти камеры могут использоваться как в студийном варианте, когда они прямо подключены к компьютеру через FireWire, так и в переносном, когда к камере снизу подстыковывается блок, содержащий 5 Гб диск, 2 аккумулятора от Sony, а также внешний пульт Leaf DP 67.

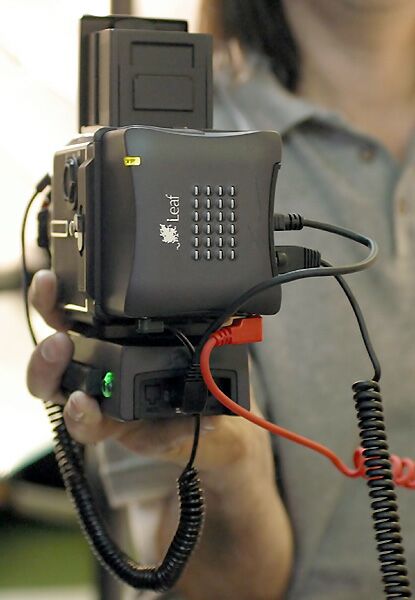

Камера с подстыкованным снизу накопителем на жестком диске и блоком питания с двумя аккумуляторами. Видно множество прооводов, в том числе и провод, подключенный к синхроконтакту центрального затвора.

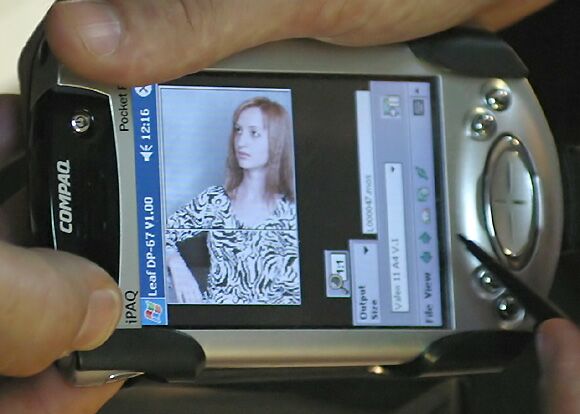

Игра в четыре руки - камера и пульт управления.

Как видно на фотографии, пульт представляет собой не что иное, как КПК Compaq iPAQ. К сожалению, конкретную модель я не разглядел. Но в любом случае, это экран 240х320 точек, что дает нам 76800 пикселей, что в полтора раза меньше, чем ЖК экран у большинства любительских цифровых камер, и компьютер этот работает под Windows CE или Pocket PC 2002. Таким образом, продекларированная выше приверженность к Mac OS вызывает некоторое недоумение. КПК позволяет выводить изображение, показывать гистограмму, задавать чувствительность и проводить другие настройки камеры.

Размер: 94 x 90 x 57 мм.

Вес: 450 г.

Комментарии к вышеизложенному после анализа файла, снятого камерой.

Камера записывает изображение в файл с расширением *.mos размером 21548 Кб. Мне удалось урвать один кадр, записанный в такой файл, и его же, преобразованного родным программным обеспечением в формат TIFF.

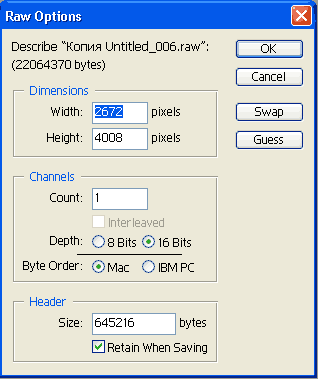

Поскольку вокруг меня одни окна и явный недостаток витаминов и яблок, то пришлось изобретать способ работать с этим файлом под Windows. Оказалось, что все очень просто. Переименовываем файл в RAW и открываем в Photoshop. Правда, час ушел на подбор параметров, но зато дальше никаких проблем. Заголовок составляет 645216 байт, размер кадра 2672х4008 пикселей.

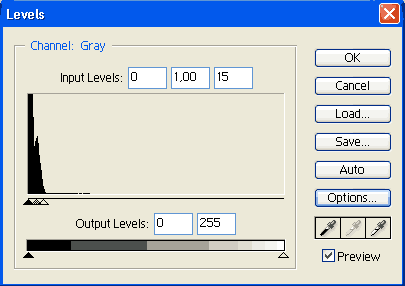

И перед нами на экране возникает черный прямоугольник. Открываем меню Уровни и видим, что все изображение использует 15/256 от 65 тысяч оттенков. Это тоже немаленькая величина, 3855, т.е. почти 2 в 12 степени.

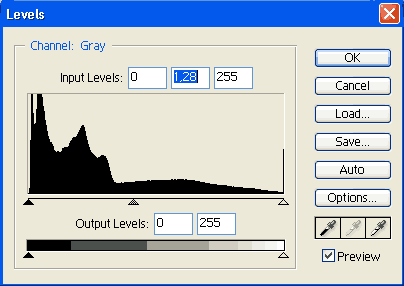

Далее, обрезаем отсутствующие значения яркости, преобразуем в 8 бит RGB, получается вполне прилично без намека на "пилу":

поворачиваем изображение на 90 градусов против часовой стрелки, и далее, по-наезженному, применяем фильтр DeBayerize 1 и получаем цветное изображение. Теперь сравним с тем, что сделало родное программное обеспечение.

Миниатюра после оработки RAW в Windows	Миниатюра после оработки MAS родным программным обеспечкением под Mac OS

Цвета, конечно, немножко разные, но это не удивительно, поскольку коэффициент нелинейного преобразования я не подбирал, а вот размеры у изображений стоит сравнить. У нас получилось 2672х4008, с родным программным обеспечением получилось 2550х3825 пикселей, а в спецификации указано 2684х4056. Анализ изображения показывает, что родное программное обеспечение работает со всеми пикселями исходного изображения, т.е. на обоих кадрах видно абсолютно одинаковое изображение, а вот размер заключительного изображения чуть меньше. Программное обеспечение перед записью в TIFF изменяет размер изображения. Т.е. ни одна точка окончательного изображения не соответствует конкретному чувствительному элементу. И по этому файлу нет возможности выяснить, а нет ли в матрице "битых" пикселей.

Заключение

Качество получаемого изображения очень высокое, см. фрагмент.

Задник предназначен, в первую очередь, для студийной работы с камерами типа Hasselblad (список совместимости с камерами), т.е. без всякой автоматики, в полностью ручном режиме управления камерой. Вручную наводим на резкость, с помощью флешметра или экспонометра замеряем освещенность, определяем выдержку и диафрагму, устанавливаем их на камеру и снимаем. Реальная чувствительность, естественно, минимальная, 25 ISO, но 16-битный АЦП позволяет относительно безболезненно поднять чувствительность в 8 раз. На мой взгляд, ручному управлению камерой больше бы соответствовал аналогичный подход и к процессу компьютерного преобразования изображения. Как я выше показал, никаких принципиальных проблем, привязывающих эту камеру к определенной операционной системе, нет. Поскольку эта камера предназначена для профессионалов, то профессионалы в цифровой фотографии, безусловно, захотят и смогут использовать собственное программное обеспечение или обеспечение третьих фирм. И если бы фирма опубликовала более подробную техническую информацию о структуре файла и протоколе обмена с КПК и компьютером, то она сэкономила бы фотографам пару дней работы. А проффесионалы ценят и уважение к себе, и свое время.

Возможность использования камеры на выезде - скорее декларация, т.е. если вам иногда надо поснимать на выезде, это, наверное, оправдано, хотя все равно лучше при этом работать с помощником, который держит либо камеру, либо КПК. Если необходима оперативная работа в полевых условиях, и у вас много объективов для среднеформатных камер, то, на мой взгляд, Canon EOS 1Ds с переходником смотрится предпочтительнее.
