Дополнительные приспособления для ручной фокусировки

Фокусировочные экраны. Угловые видоискатели. Установочные лупы.

Покупка зеркальной камеры - это только первый удар по карману. Любая зеркальная камера - это система, в которую всегда можно чего-то добавить. Несмотря на то, что камеры сейчас сплошь автофокусные, ручная фокусировка остается важным элементом работы фотографа. Во-первых, потому что при макросъемке автоматика работает неуверенно или вообще не работает. А во-вторых, потому что на современные цифровые камеры можно установить много очень хороших, в оптическом смысле, но не автофокусных объективов.  Об автоматизации ручной фокусировки и фокусировочных экранах я уже писал в статье "Одуванчик" и другие способы облегчить процесс ручной фокусировки. Там речь шла просто о разных существующих системах. Сегодня я собираюсь рассказать о своих впечатлениях от сменных фокусировочных экранов к камере Canon EOS 5D.

экран

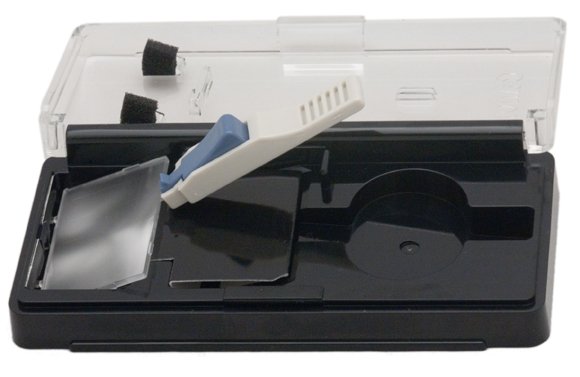

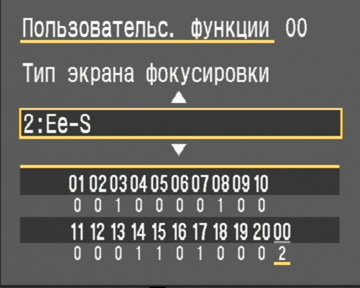

Для камеры выпускается 3 фокусировочных экрана: A -  идет в комплекте с камерой, D – аналогичный А, но с нанесенной на него сеткой для удобства построения кадра, и S - который по заявлению производителя удобен для ручной фокусировки. Фокусировочные экраны стоят примерно 30 у.е. и требуют бережного отношения. Замена их – операция не очень сложная, но требует аккуратности. Для того, чтобы облегчить ее, в комплекте с экраном идет специальный инструмент, представляющий собой специализированный пинцет, чтобы, устанавливая экран, вы не обрекли себя затем на рассматривание собственных отпечатков пальцев. Для правильной работы системы замера экспозиции при замене экрана надо установить его тип через меню.

меню

Первое впечатление от экрана S – это то, что изображение в видоискателе стало существенно более темным. Точка оптимальной фокусировки кажется действительно более резко выраженной. Но, возможно, это субъективное впечатление, которое зависит и от особенностей зрения. О том, как различить перепутанные экраны инструментально, читайте в отдельной статье.

Чтобы внимательнее рассмотреть фокусировочный экран, изображение на нем хочется увеличить. Для этого можно использовать установочные лупы.

Установочная лупа Установочная лупа

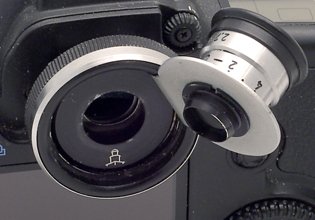

Установочная лупа фирмы PENTACON разработана для аппаратов PRAKTICA, но может быть использована и с современными цифровыми зеркальными камерами. Увеличение 2,7х.

А можно воспользоваться угловым видоискателем, который совмещает, как возможность смотреть под прямым углом к оптической оси объектива, (что может быть удобно, например, при съемке с крайней нижней точки), так и возможность одним движением переключателя изменить увеличение и рассматривать центральную часть кадра с 2,5 кратным увеличением. Угловые видоискатели выпускаются практически всеми производителями зеркальных камер. Однако здесь я рассматриваю продукт стороннего производителя – фирмы OptiTech. В ассортименте фирмы несколько видоискателей, в данной статье я рассматриваю модель RH950.

фото

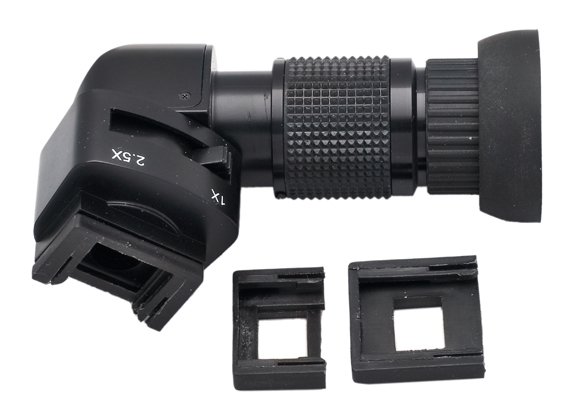

Он интересен тем, что в комплекте с ним идут переходники, позволяющие использовать его практически со всеми известными зеркалками. Замечу, что унифицированного посадочного места нет даже у камер одного производителя. Так, Canon свои угловые видоискатели также вынужден комплектовать переходниками, чтобы иметь возможность использовать их с разными камерами.

RH950

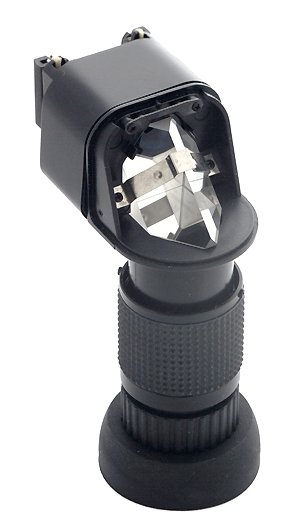

Оптическая схема большинства угловых видоискателей абсолютно идентична. Она представляет собой телескопическую насадку с призмой, поворачивающей и оборачивающей изображение: т.е. глядя в видоискатель, вы увидите прямое, а не зеркально отраженное изображение, как было бы, если бы для поворота на 90 градусов использовалось зеркало.

RH950

К оптике углового видоискателя у меня никаких претензий нет. Все сделано очень качественно, а вот переходники для надежной посадки, возможно, придется дорабатывать напильником. Во всяком случае, чтобы надежно закрепить угловой видоискатель на камере Canon EOS 5D, мне потребовалось подпиливать фиксаторы, чтобы они защелкнулись на посадочном месте. Увеличение углового видоискателя такое же, как у насадочной лупы фирмы Pentacon, которой я раньше пользовался. Однако возможность перейти от просмотра полного кадра к его центральной части одним движением переключателя представляется более удобной, чем откидывание насадочной лупы. Если у вас глаза не идеальные и вы пользуетесь очками, то подстройка под глаза возможна, как перемещением окуляра угловой насадки, так и диоптрической подстройкой окуляра камеры. При этом оказывается, что не любая комбинация этих настроек, дающая вам четкое изображение для полного кадра, сохранится при повороте переключателя в положение 2,5 кратного увеличения. Чтобы не подстраивать окуляр каждый раз при изменении увеличения, надо видоискатель камеры поставить в положение нулевой коррекции, а уже потом подстроить окуляр углового видоискателя под свои глаза.

P.S.

Иметь или не иметь - вот в чем вопрос! Сами по себе описанные устройства влияния на результат не оказывают. Человек с хорошим зрением может добиться отличной фокусировки и без дополнительных приспособлений. Для него это только вопрос удобства при съемке и, как следствие, уменьшение брака и времени, затрачиваемого на одну фотографию. А за комфорт приходится платить, и немало. Экраны стоят около тысячи рублей каждый, а угловые видоискатели от 4 до 7 тысяч. Моя цель была рассказать о существовании данного класса устройств, а покупать или нет - решать вам.

26.03.2007
