CANON EOS D30

Вторая серия.
Возврат к первой серии

Органы управления.

Диск выбора режимов

Данная статья не ставит своей целью пересказать описание к камере, оно занимает около150 страниц и является подробным руководством к действию. Я же хочу рассказать только об основных принципах, заложенных в конструкцию органов управления. Камера является типичным представителем линейки EOS. Выбор режимов осуществляется поворотом диска, причем половина из них предназначена для продвинутого пользователя. Фирма называет эту часть диска "творческой зоной", другая же половина предназначена для начинающих и названа "зоной простой съемки". Точно посередине находится "зеленая зона", в которой камера все делает за вас. В творческую зону входят следующие режимы: автоматической программной установки экспозиции (P), автоматической установки экспозиции с приоритетом выдержки (Tv), с приоритетом диафрагмы (Av), ручной режим (М) и режим автоматической установки экспозиции с приоритетом глубины резкости (A-DEP). В этих режимах два фирменных колесика позволяют настраивать параметры съемки.Спусковая кнопка и колесо изменения параметров Одно из колес приходится под указательный палец, другое – под большой.

В ручном режиме (M) колесо под указательный палец позволяет задавать выдержку, а под большой - диафрагму.

В режиме автоматической установки экспозиции с приоритетом диафрагмы (Av) колесико под указательный палец позволяет ее изменять, а колесо под большой палец позволяет вносить экспокоррекцию. Второе колесо изменения параметров и кнопка SETВозможность вносить экспокоррекцию появляется только после частичного нажатия спусковой кнопки, т.е. после того, как камера произвела замер экспозиции. Функционирование колеса под большой палец может быть выключено. Для этого существуют специальный переключатель.

Режим автоматической установки экспозиции с приоритетом выдержки (Tv). Все аналогично режиму приоритета диафрагмы, только колесико под указательный палец служит для установки выдержки.

Режим автоматической программной установки экспозиции (P). В этом режиме колесо под указательный палец позволяет вам выбирать между парами выдержка-диафрагма, обеспечивающими экспозицию, рекомендованную автоматикой камеры. Колесом под большой палец вы можете вносить экспокоррекцию.

Кроме того, особняком стоит режим автоматической установки экспозиции с приоритетом глубины резкости (A-DEP). В этом режиме камера пытается устанавливать диафрагму, необходимую для того, чтобы объекты, находящиеся на разном расстоянии от камеры и приходящие на разные фокусировочные точки, были резкими.

Зеленая зона. Полный автомат, и никакого вмешательства от пользователя не допускается.

Режимы, входящие в зону простой съемки: портрет, ландшафт, макросъемка, спорт, ночная съемка - никакого вмешательства пользователя не допускают.

Кнопки на верхней панели

На верхней панели камеры, кроме того, присутствуют 3 кнопки. Первая из них отвечает за зоны замера экспозиции, после нажатия на эту кнопку на ЖК экране на верхней панели вся информация исчезает, остается только значок, показывающий способ замера экспозиции. Далее, вращая колесико указательным пальцем, вы можете выбрать между центрально-взвешенным, интегральным и точечным замером. Вращая же колесо большим пальцем, вы можете скорректировать мощность импульса встроенной или внешней согласованной вспышки.

Кнопка DRIVE позволяет выбрать между одиночным кадром, серийной съемкой и съемкой по таймеру. Изменение этих режимов происходит при вращении любого из 2х колесиков. Третья кнопка, AF-WB, позволяет выбирать между автофокусировкой для неподвижных объектов и следящей фокусировкой для движущихся объектов. В первом случае у вас фокусировка происходит только в момент частичного нажатия спусковой кнопки, во втором случае – она происходит непрерывно, пока вы не отпустите спусковую кнопку.

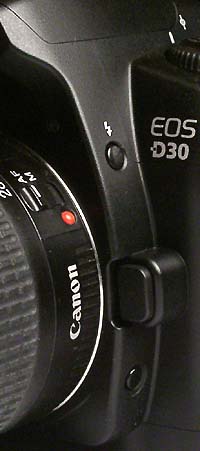

Вращая же колесо под большим пальцем, вы можете настроить баланс белого, выбирая между солнечным светом, лампами накаливания, вспышкой и т.д. Кроме того, у этой камеры есть еще отдельная кнопка визуального контроля глубины резкости. Кнопка визуальной оценки глубины резкостиПри нажатии на эту кнопку диафрагма автоматических объективов закрывается до рабочего значения (нижняя кнопка на фотографии справа). И вы можете, глядя в оптический видоискатель, визуально проконтролировать, какие же объекты оказались резкими.

Кнопка выбора точки фокусировки и кнопка, функции которой задаются пользователем

На задней панели есть еще кнопка, которая позволяет выбирать, по какой из точек производится фокусировка, и кнопка со звездочкой, функции которой может задать пользователь. Эти 2 кнопки расположены под большой палец фотографа. Информация о выбранных параметрах, как и в пленочных камерах, отражается на ЖКИ на верхней панели камеры, а также в подсвечиваемой строке, видимой в оптический видоискатель. Индикатор в видоискателе

ЖКИ

ЖК экран и сгруппированные вокруг него кнопки относятся уже к цифровой части фотоаппарата. Эти кнопки, соответственно, "menu"," info"," jump", "лупа", "воспроизведение", "мусорная корзина". При нажатии на кнопку меню на экране отображается список настраиваемых параметров. Перемещение по меню осуществляется вращением колеса большим пальцем. Выбор – нажатием кнопки в центре этого колеса. Набор функций более-менее стандартный: качество; сжатие; подавление "красных глаз"; эксповилка; индекс экспозиции; звуковые сигналы; баланс белого; блокировка; вращение; порядок печати; автовоспроизведение; время, через которое камера впадает в спячку; просмотр отснятых кадров; время просмотра кадров; яркость ЖК экрана; дата; время; нумерация файлов; язык; видеосистема; форматирование карт памяти и функции пользователя. На последнем пункте меню остановимся более подробно. При входе в него появляется возможность выбора следующих функций: шумоподавление при длительных экспозициях; распределение обязанностей между спусковой кнопкой и кнопкой пользователя, помеченной звездочкой; фиксация зеркала в поднятом положении; выбор шага изменения выдержки и диафрагмы при вращении колесика; включение и выключение подсветки автофокуса; скорость затвора в режиме приоритета диафрагмы при съемке со вспышкой; функции эксповилки; синхронизация по первой и второй шторке; реакции системы автофокусировки на частичное нажатие спусковой кнопки; автоматическое ограничение мощности вспышки; с какого места открывать меню; задание функций пользователя кнопке "set", расположенной в центре колеса выбора параметров, режим чистки матрицы, в этом режиме зеркало поднимается, затвор открывается, и у вас есть возможность, сняв объектив, попытаться сдуть пылинки с матрицы. Из остальных кнопок заслуживает особого внимания кнопка info, она позволяет не только увидеть параметры съемки, но и гистограммы яркости и точек изображения, причем области в светах и тенях, где уже невозможно различить детали, будут на изображении выделены.

ЖК экран и сгруппированные вокруг него кнопки Гистограммы яркости

Камерой можно управлять с помощью пульта дистанционного управления, а также с помощью компьютера. Об управлении от компьютера читайте в следующей серии, а на пульте дистанционного управления кратко остановимся.

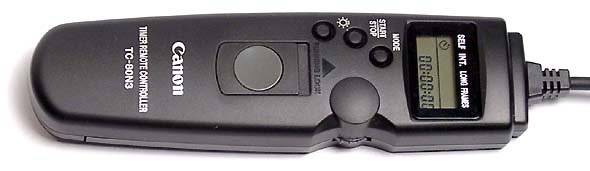

Пульт дистанционного управления

Пульт дистанционного управления TC-80N3 предназначен как для управления пленочными камерами EOS 3 и EOS 1V. О политике фирмы Canon по отношению к разъемам, которыми пульт подключается к камере, я уже писал в предыдущей серии и здесь повторяться не буду. Пульт может быть использован как примитивный тросик, если вы хотите избежать сотрясения камеры при длительных выдержках. Кнопка пульта имеет 2 положения; частичное нажатие – полное нажатие, а также может быть зафиксирована в нажатом положении. Пульт имеет собственный ЖК индикатор с подсветкой и встроенный таймер, который позволяет вам задать интервал между снимками, время экспозиции, т.е. сколько времени нажата кнопка, и количество снимков, которое необходимо сделать.

Технические характеристики

Чувствительный элемент
Тип CMOS (КМОП)
Размер 22,7 х 15,1 мм
Число пикселей 3,25 млн (2226 х 1460)
Число эффективных пикселей 3,11 млн (2160 х 1440)
Фильтры RGB (основные цвета – синий, зеленый, красный); несъемный фильтр, расположенный перед поверхностью матрицы и пропускающий только видимую часть спектра
ЖК экран
Тип TFT
Размер 1,8 дюйма
Число пикселей 114 000
Подстройка яркости 2 значения: стандартная и повышенная яркость
Метод записи
Карты памяти CF тип 1 и 2
Формат записи JPEG и RAW
Автофокус TTL
Число фокусировочных точек 3
Выбор фокусировочных точек Автоматический и ручной
Режимы фокусировки One-shot AF – затвор срабатывает только в том случае, когда объект находится в фокусе.
AI servo AF – система автофокусировки отслеживает движение объекта.
AI focus AF – автоматическое переключение между первым и вторым режимами (только в полностью автоматической режиме).
Ручная фокусировка
Баланс белого Автоматический и ручной
Видоискатель Пентапризма + окуляр с коррекцией диоптрий
Видимая часть кадра 95%
Контроль экспозиции 35-зонный замер экспозиции
Диапазон измерений EV2 – EV20
Индекс экспозиции (ISO) 100, 200, 400, 800, 1600
Компенсация экспозиции +- два значения
Затвор Фокальный с вертикальным движением шторок
Скорость затвора 1/4000 с – 30 с, В.
Синхронизация с электронными вспышками при выдержке 1/200 с
Таймер 10-секундная задержка
Режимы съемки Одиночные кадры, серийная съемка (примерно 3 кадра / с, максимум 8 снимков), съемка по таймеру
Встроенная вспышка
Тип E-TTL
Ведущее число 12
Время зарядки 3 с
Питание Аккумуляторы BP 511
Батарея для сохранения выбранных параметров CR 2025
Разъемы
Подключение вспышки Разъем для X-синхронизации и разъем для TTL-синхронизации
Дистанционное управление Разъем типа N3
Соединение с компьютером Разъем USB
Видео выход NTSC/PAL
Размер 149,5 х 106,5 х 75 мм
Вес 780 г

19.04.2001
